RJ45 Female Jack RJ45 1x2 Port PCB Connector Modules With Shield


RJ45 Female Jack , RJ45 1x2 Port PCB Connector Modules With Shield


Spectifications

Feature:

1. Complies with IEEE standards and all 10/100 Ethernet specificatons including 350uH with        8MA DC bias
2. Contact:Phosphor Bronze, 6u-inch gold flashed unless specified
3. Housing:Thermoplastic LCP UL94V-0 rated
4. Operating Temperature: 0℃ --70℃
5. Storage temperature: -40℃--85℃

Peak reflow temperature rating 245℃

1. Minimum1500Vrms isolation perIeee 802.3requirement

Electrical Specifications:

1.Turns Ratio: Tx & Rx+1:1±5%
2. Insertion Loss:1-30MHz:-1.0dB Max
3. Return Loss:1-30MHz:-16dB Min; 60-80MHz:12dB Min
4. Common Mode Rejection:1-100MHz:-30dB Min;200MHz:-20dB Min
5. Crosstalk:1-100MHz:-30dB Min
6. OCL:100KHz,0.1V,8MADC:350uH Min
7. Hi-Pot:1500VAC,1mA,1Sec

Lead-free process,compliant RoHS

LED Specification

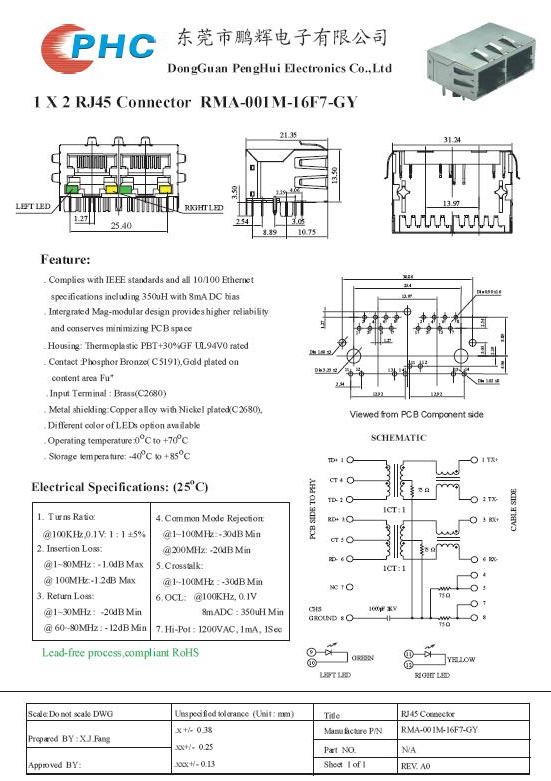

Drawing

RJ45 Female Jack , RJ45 1x2 Port PCB Connector Modules With Shield
